DASAR TEORI

Rangkaian counter adalah jenis rangkaian khusus dari register yang biasanya dirancang untuk mencacah atau melakukan perhitungan biner dan menghitung berapa jumlah masukan clock untuk setiap masukan yang diberikan. Rangkaian pencacah ini dibedakan menjadi dua mode, yaitu mode counter up dan juga mode counter down.

Salah satu contoh pencacah naik yaitu jam digital yang bekerja secara asinkron. Pada umumnya, jam ini menunjukkan ketelitian bilangan dalam waktu 24 jam dengan jam, menit dan juga detik.

Gambar 2.1 Blok Diagram Sistem pada Jam Digital

Sumber detak digunakan untuk membangkitkan pulsa yang menghasilkan 1 detak getaran per detik (1 Hz). Pencacah I akan melakukan perhitungan hingga 59, dan menapilkan angka 00 ketika mencapai 60 dan memicu pencacah II untuk melanjutkan cacahan. Pencacah II juga akan melakukan perhitungan hingga 59 dan kemudian menampilkan angka 00 ketika mencacah 60 dan ini akan menstimulasi pencacah III untuk melanjutkan cacahan. Pencacah III sendiri akan menampilkan cacahan hingga 23.

Pada gambar 2.1 dapat dilihat bahwa sumber pencapulsa atau clock kemudian hasil cacahan I ini akan menjadi sumber Pencacah II dan hasil cacahan II akan menjadi sumber pencacah III.

Pada praktikum kali ini bertujuan untuk mencoba beberapa macam rangkaian counter pada pengaplikasian sebagai jam digital yakni bisa menggunakan rangkaian counter 24 (kombinasi counter mode 2 dan 4) atau bisa juga rangkaian counter 60 (kombinasi counter mode 6 dan 10). Komponen-komponen elektronika yang digunakan pada praktikum kali ini untuk rangkaian counter 60, menggunakan dua buah IC CMOS 4029, dua buah IC 7447, dua buah IC 7408, satu buah power supply VCC dan satu buah Ground. Dan untuk rangkaian counter 24, tidak jauh beda dengan counter 60 yaitu menggunakan dua buah IC CMOS 4029, dua buah IC 7447, dua buah IC 7408, kemudian disambungkan dengan satu buah IC 7432.

HASIL

Pada percobaan kali ini dilakukan percobaan counter 24 dan 60. Komponen yang digunakan adalaj 2 buah IC CMOS 4029, 2 buah IC 7447, 2 buah IC 7408,dan satu buah power supply.

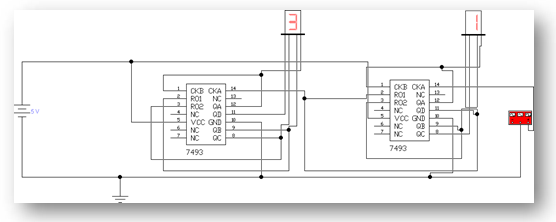

(Gambar 3.1 Rangkaian Counter Mode 60)

(Tabel 3.1 Tabel Kebenaran Rangkaian Counter Mode 60)

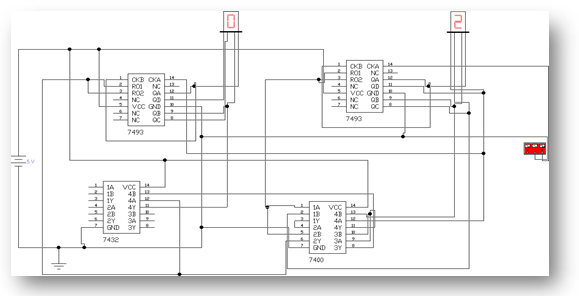

(Gambar 3.2 Rangkaian Counter Mode 24)

(Tabel 3.2 Tabel Kebenaran Rangkaian Counter Mode 24)

PEMBAHASAN

• Rangkaian Counter Mode 60

Counter mode 60 atau decade 60 adalah sistem pencacah yang maksimal cacahannya adalah 60. Artinya, ketika sudah mencapai angka 60, yang ditampilkan adalah angka 00 dan ini akan menstimulasi pencacah selanjutnya untuk memulai cacahan.Prinsip kerja rangkaianini yaitu menggabungkan 2 sistem pencacah dimana pencacah I akan menampilkan satuan sedangkan Pencacah II akan menampilan puluhan. Untuk Pencacah I, dilakukan penghubungan antara output pin Q2 dan Q4 dan diset ke mode 10 ke input IC 7408 yang juga terdapat gerbang AND. Gerbang AND sendiri berprinsip ketika input sama maka akan menghasilkan output sama. Pada praktikum ini input sama-sama high sehingga output adalah high. Kemudian output ini dihubungkan ke pin PE pada IC 4029. Hal ini menyebabkan, ketika cacahan memasuki angka 10, maka akan kembali ke 0.

PadaPencacah II diset menggunakan mode 6. Pada bagian ini, pin PE Di IC 4029 pada Pencacah I disambungkan menuju pin CLK pada IC 4029 yang berada pada Pencacah II. Ketika dilakukansimulasi, maka terlihatpada kedua 7-segmentdisplay menampilkan angka 00 ketika hitungan mencapai 60.

• Rangkaian Counter Mode 24

Pada bagian ini, diset cacahan dengan mode 24. Yaitu ketika cacahan sampai pada angka 24 maka akan menampilkan angka 00. Prinsip kerja rangkaian Counter 24 sama dengan rangkaian counter mode 60, hanya saja cacahan maksimal pada decade 24 adalah 24, bukan 60.

KESIMPULAN

Berdasarkan percobaan yang telah dilakukan, maka dapat diketahui bahwa prinsip kerja pencacah mode 24 dan 60 memiliki prinsip kerja yang sama dengan maksimal cacahan yang berbeda. Pada jam digital, digunakan sistem counter up dengan asinkrondan menggunakan 3 pasang sistem counter dengan rincian,counter pertama digunakan dalam mode 60 untuk menghitung detik, counter ke-2 digunakan dalam mode 60 juga untuk menghitung menit, sedangkan counter ke-3 digunakan dalam mode 24 untuk menghitung jam.

1. DAFTAR PUSTAKA

1. Malvino, Albert Paul, and Leach, Donald P. 1987. Prinsip-Prinsip dan Penerapan Digital, 3rd Edition. Jakarta. Erlangga.
2. Modul Praktikum Elektronika Digital D3 OSI 2021
